大型體育場館系統方案
- 2019-07-15
- 閱讀：5785次
概況：
體育館作為專業的比賽場地，需要滿足日常大型體育比賽的開幕式，閉幕式或文藝演出的使用需要，所以系統需要有較高的語言清晰度和長時間提供足夠的聲壓，場地各個位置無明顯回聲、顫動回聲和聲聚焦等音質缺陷，系統需沒有明顯的回聲反饋問題。
清單配置
大型體育館系統方案（設備一覽表）
序號 | 設備名稱 | 品牌型號 | 數量 | 單位 | 品牌 |
1 | 場館線陣主擴音箱 | VS-208H | 16 | 只 | VBS |
2 | 場館線陣主擴功放 | VS-1600EA | 4 | 臺 | VBS |
3 | 場館線陣低音 | VS-208SW | 4 | 只 | VBS |
4 | 場館線陣低音功放 | VS-1600EA | 2 | 臺 | VBS |
5 | 線陣音箱吊架 | VS-208J | 4 | 個 | VBS |
6 | 觀眾席返聽音箱 | VS-12T | 8 | 只 | VBS |
7 | 觀眾席返聽功放 | VS-550EA | 4 | 臺 | VBS |
8 | 臺唇音箱 | VS-215F | 4 | 只 | VBS |
9 | 臺唇功放 | VS-850EA | 2 | 臺 | VBS |
10 | 超低音箱 | VS-28SW | 2 | 只 | VBS |
11 | 超低音箱功放 | VS-1100EA | 1 | 臺 | VBS |
12 | 32路調音臺 | VS-32ET | 1 | 臺 | VBS |
13 | 數字音頻矩陣 | VS-1616X | 1 | 臺 | VBS |
14 | 數字音頻矩陣軟件 | VS-1616X | 1 | 套 | VBS |
15 | 數字效果器 | M350 | 1 | 臺 | T.C |
16 | U段無線話筒 | VS-1302M | 2 | 套 | VBS |
17 | U段無線領夾話筒 | VS-1302M | 2 | 套 | VBS |
18 | U段無線頭戴話筒 | VS-1302M | 2 | 套 | VBS |
19 | 8路電源時序器 | VS-08PW | 4 | 臺 | VBS |
20 | 天線放大器 | VS-1004R | 4 | 套 | VBS |
21 | 輔材輔料 | 自選 | 1 | 批 | 定制 |
注：本配置清單僅限參考，具體配置需要提供平面圖/效果圖/功能需求等，再由我司專業人員設計。
功能效果
本套系統滿足整個觀眾看臺區域、體育比賽賽場的均勻擴聲、聲音涵蓋區域聲場分布均勻、頻率響應一致；體育館有時會涉及到各種體育賽事的現場直播與本地擴聲任務，甚至有時還有相關媒體錄音以及消防安全信號插入，因此對系統的穩定性、擴展性、信號傳輸處理的質量和準確性要求非常高。
為了解決上述問題，本套體育館擴聲系統以數字音頻處理器和大型線性陣列音箱為核心設計思路，以集中與分散的安裝方式進行擴聲以保證整個觀眾看臺區域、體育比賽賽場的均勻擴聲和聲音清晰度。

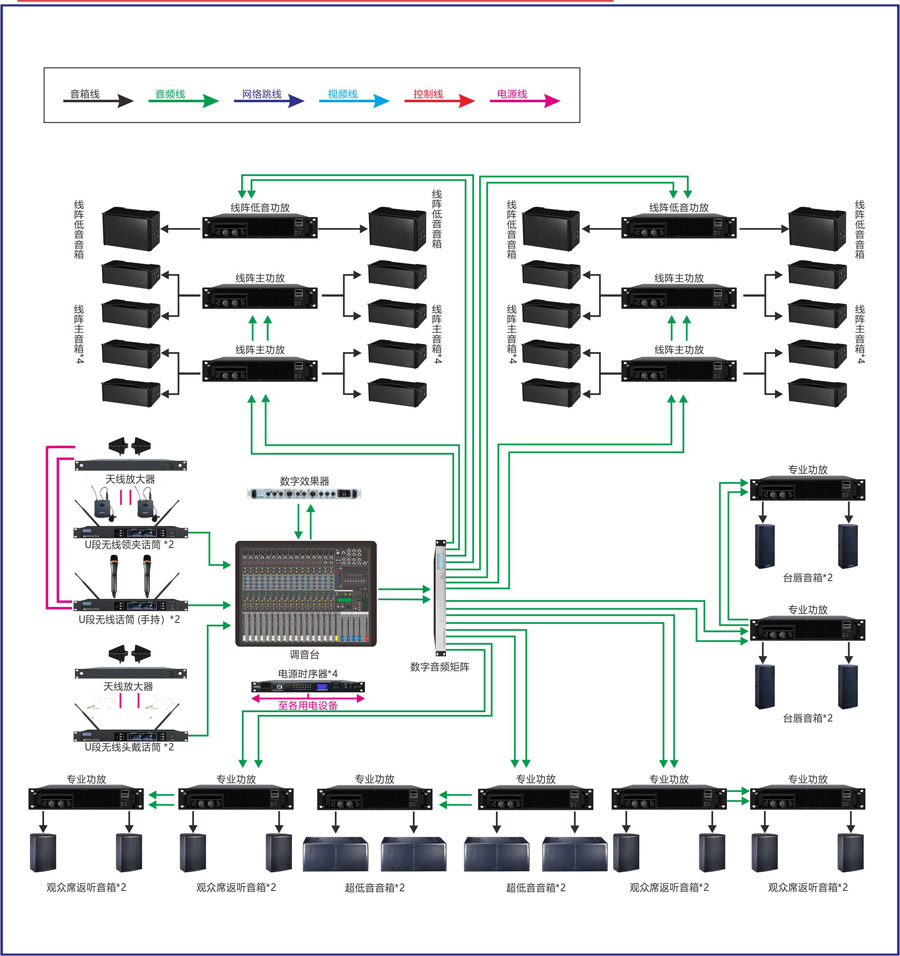

系統連接圖
